Page 47 - FDMChina 2025 3/4
P. 47

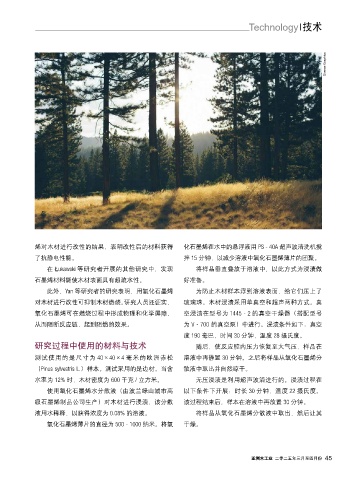

Technology 技术
Diverse Graphics
烯对木材进行改性的结果，表明改性后的材料获得 化石墨烯在水中的悬浮液用 PS - 40A 超声波清洗机搅
了抗静电性能。 拌 15 分钟，以减少溶液中氧化石墨烯薄片的团聚。
在 Łukawski 等研究者开展的其他研究中，发现 将样品垂直叠放于溶液中，以此方式为浸渍做
石墨烯材料能使木材表面具有超疏水性。 好准备。
此外，Yan 等研究者的研究表明，用氧化石墨烯 为防止木材样本浮到溶液表面，给它们压上了
对木材进行改性可抑制木材燃烧。 研究人员还证实， 玻璃珠。木材浸渍采用单真空和超声两种方式。真
氧化石墨烯可在燃烧过程中形成物理和化学屏障， 空浸渍在型号为 1445 - 2 的真空干燥器（搭配型号
从而阻断反应链，起到阻燃的效果。 为 V - 700 的真空泵）中进行。浸渍条件如下：真空
度 190 毫巴，时间 30 分钟，温度 28 摄氏度。
研究过程中使用的材料与技术 随后，使反应腔内压力恢复至大气压，样品在
测试使用的是尺寸为 40×40×4 毫米的欧洲赤松 溶液中再静置 30 分钟。之后将样品从氧化石墨烯分
（Pinus sylvestris L.）样本。测试采用的是边材。当含 散液中取出并自然晾干。
水率为 12% 时，木材密度为 600 千克 / 立方米。 无压浸渍是利用超声波浴进行的。浸渍过程在
使用氧化石墨烯水分散液（由波兰绿山城市高 以下条件下开展：时长 30 分钟，温度 22 摄氏度。
级石墨烯制品公司生产）对木材进行浸渍，该分散 该过程结束后，样本在溶液中再放置 30 分钟。
液用水稀释，以获得浓度为 0.08% 的溶液。 将样品从氧化石墨烯分散液中取出，然后让其
氧化石墨烯薄片的直径为 500 - 1000 纳米。将氧 干燥。
亚洲木工业 二零二五年三月至四月份 45
