Page 40 - FDMChina 2026 9/10

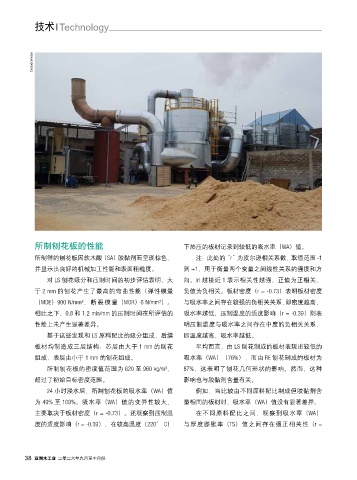

P. 40
技术 Technology
Cedodsonobe
所制刨花板的性能 下热压的板材记录到较低的吸水率（WA）值。
所制得的刨花板因软木酸 （SA） 胶黏剂而呈现棕色， 注：此处的 “r” 为皮尔逊相关系数， 取值范围 -1
并显示出良好的机械加工性能和表面粗糙度。 到 +1，用于衡量两个变量之间线性关系的强度和方
对 LS 刨花级分和压制时间的初步评估表明，大 向。|r| 越接近 1 表示相关性越强，正值为正相关，
于 2 mm 的刨花产生了最高的弯曲性能（弹性模量 负值为负相关。板材密度（r = -0.73）表明板材密度
（MOE）900 N/mm²， 断裂模量（MOR）6 N/mm²）。 与吸水率之间存在较强的负相关关系， 即密度越高，
相比之下，0.8 和 1.2 min/mm 的压制时间在所评估的 吸水率越低；压制温度的适度影响（r = -0.39）则表
性能上未产生显著差异。 明压制温度与吸水率之间存在中度的负相关关系，
基于这些发现和 LS 原料配比的级分组成，后续 即温度越高，吸水率越低。
板材均制造成三层结构：芯层由大于 1 mm 的刨花 平均而言，由 LS 刨花制成的板材表现出较低的
组成，表层由小于 1 mm 的刨花组成。 吸水率（WA）（76%），而由 RE 刨花制成的板材为
所制刨花板的密度值范围为 620 至 960 kg/m³， 87%，这表明了刨花几何形状的影响。然而，这种
超过了初始目标密度范围。 影响也与胶黏剂含量有关。
24 小时浸水后，所制刨花板的吸水率（WA）值 例如，当比较由不同原料配比制成但胶黏剂含
为 49% 至 109%。吸水率（WA）值的变异性较大， 量相同的板材时，吸水率（WA）值没有显著差异。
主要取决于板材密度（r = -0.73）。还观察到压制温 在不同原料配比之间，观察到吸水率（WA）
度的适度影响（r = -0.39），在较高温度（220° C） 与厚度膨胀率（TS）值之间存在强正相关性（r =
38 亚洲木工业 二零二六年九月至十月份
